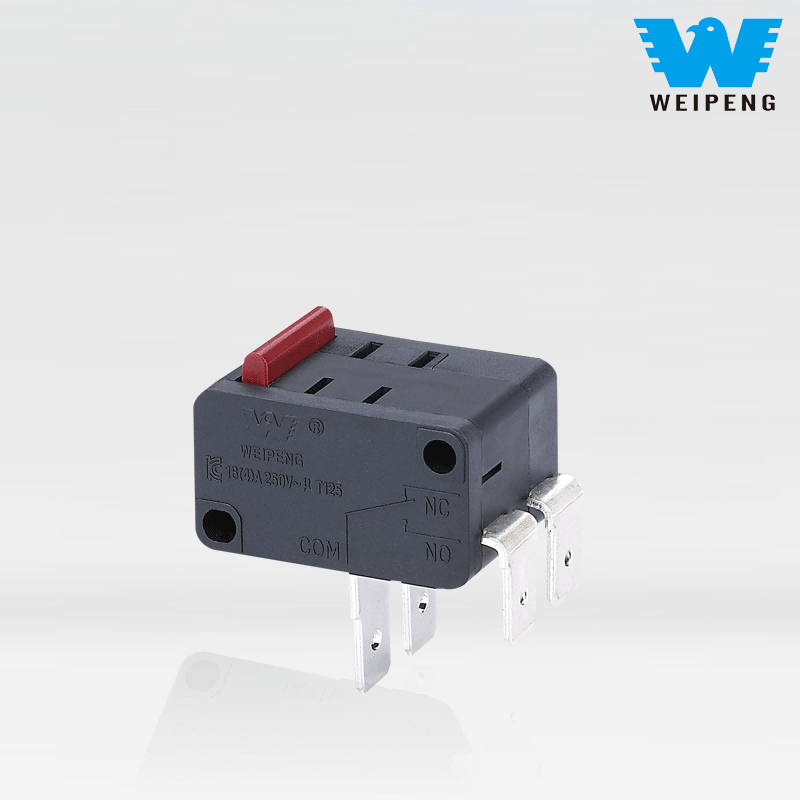

HK-14 Dual 6-Pin Motor Forward and Reverse Limit Switch

Yueqing Tongda Wire Electric Factory ၏ micro switch series ၏ စံပြမော်ဒယ်အနေဖြင့် HK-14 Dual 6-Pin Motor Forward and Reverse Limit Switch တွင် ၎င်း၏ အဓိက အားသာချက်များအဖြစ် "မြင့်မားသော အာရုံခံနိုင်စွမ်း၊ အလွန်ရှည်လျားသော သက်တမ်းနှင့် ဇာတ်လမ်းမျိုးစုံကို လိုက်လျောညီထွေဖြစ်အောင်" ပါရှိသည်။ ကုမ္ပဏီ၏ 35 နှစ်ကြာ ခလုတ်ထုတ်လုပ်မှု ကျွမ်းကျင်မှုကို ပေါင်းစပ်ထားသောကြောင့် ၎င်းသည် အိမ်သုံးပစ္စည်းများ၊ မော်တော်ယာဥ်အီလက်ထရွန်းနစ်၊ စက်မှုအလိုအလျောက်စနစ်နှင့် အခြားနယ်ပယ်များတွင် အဓိကထိန်းချုပ်မှုအစိတ်အပိုင်းတစ်ခုဖြစ်လာပြီး ၎င်း၏ဆက်သွယ်မှုကွာဟမှုနှင့် လျင်မြန်သောလုပ်ဆောင်ချက်ကြောင့်ဖြစ်သည်။ ၎င်း၏ စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို ကမ္ဘာတစ်ဝှမ်းရှိ အာဏာပိုင်အဖွဲ့အစည်းအများအပြားမှ အသိအမှတ်ပြုထားပြီး အထူးသဖြင့် စျေးကွက်တွင် ၎င်း၏ပင်မရေစီးကြောင်းအနေအထားကို အာမခံထားသည်။

မော်ဒယ်:HK-14-1X-16AP-1157

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

WEIPENG® သည် HK-14 Dual 6-Pin Motor Forward နှင့် Reverse Limit Switch ထုတ်လုပ်သူ၊ ပေးသွင်းသူများနှင့် တင်ပို့ရောင်းချသူ ထိပ်တန်းကုမ္ပဏီတစ်ခုဖြစ်သည်။

Micro Switch မိတ်ဆက်

HK-14 သည် နည်းပညာပိုင်းဆိုင်ရာ သတ်မှတ်ချက်များတွင် ပြင်းထန်သော ယှဉ်ပြိုင်နိုင်စွမ်းကို သရုပ်ပြပြီး ကြိမ်နှုန်းမြင့်မားသော၊ တိကျမှုမြင့်မားသော ထိန်းချုပ်မှုလိုအပ်ချက်များအတွက် အထူးသင့်လျော်ပါသည်။ အဆက်အသွယ်များကို မြင့်မားသောလျှပ်ကူးနိုင်သောသတ္တုစပ်ပစ္စည်းများဖြင့်ပြုလုပ်ထားပြီး ကနဦးထိတွေ့မှုခံနိုင်ရည်ရှိသော ≤30mΩ၊ 5A မှ 25A အထိ ရေစီးကြောင်းများကို တည်ငြိမ်စွာသယ်ဆောင်နိုင်ပြီး AC 125V/250V နှင့် DC 12V/24V အပါအဝင် ဗို့အားမျိုးစုံနှင့် တွဲဖက်အသုံးပြုနိုင်ကာ အသေးစားအိမ်သုံးပစ္စည်းများမှ စက်မှုလုပ်ငန်းသုံးစက်ပစ္စည်းများသို့ ပါဝါလိုအပ်ချက်အမျိုးမျိုးကို ဖြည့်ဆည်းပေးပါသည်။

အစပျိုးခြင်းဆိုင်ရာ စွမ်းဆောင်ရည်အရ၊ ထုတ်ကုန်သည် 0.5-1.6mm သာရှိပြီး လည်ပတ်မှုလေဖြတ်ခြင်းနှင့် 0.25-4N ကြားတွင် ထိန်းချုပ်ထားသော လည်ပတ်မှုအားကောင်းသည့် snap-action ယန္တရားကို အသုံးပြုထားသည်။ ၎င်းသည် လျင်မြန်သောတုံ့ပြန်မှုနှင့် ရှင်းလင်းပြတ်သားသောတုံ့ပြန်ချက်တို့ကို ပေးစွမ်းပြီး "false triggering" နှင့် "trigger delay" ဆိုင်ရာ ပြဿနာများကို ထိထိရောက်ရောက်ရှောင်ရှားနိုင်သည်။ သက်တမ်းသည် စက်မှုလုပ်ငန်းစံနှုန်းများထက် များစွာကျော်လွန်သည်- စက်ယန္တရားသက်တမ်းသည် လည်ပတ်မှု 1 သန်းထက်ကျော်လွန်ပြီး လျှပ်စစ်သက်တမ်းသည် 50,000 သံသရာကျော်ရောက်ရှိကာ မိုက်ခရိုဝေ့ဖ်မီးဖိုများနှင့် မော်တော်ကားအီလက်ထရွန်းနစ်ပစ္စည်းများကဲ့သို့သော ကြိမ်နှုန်းမြင့်အသုံးပြုမှုအခြေအနေများတွင် ရေရှည်တည်ငြိမ်စွာလည်ပတ်နိုင်စေပါသည်။

ပတ်ဝန်းကျင် လိုက်လျောညီထွေရှိမှုကလည်း ထပ်တူထပ်မျှ အထင်ကြီးစရာပါပဲ။ ထုတ်ကုန်သည် ကျယ်ပြန့်သောအပူချိန်အကွာအဝေး -25 ℃မှ 125 ℃တွင်လည်ပတ်နိုင်ပြီး 10-55Hz တွင် ဝင်ရိုးသုံးဝင်ရိုးတုန်ခါမှုစမ်းသပ်မှုကို 1.5 မီလီမီတာဖြင့်ဖြေဆိုနိုင်သည်၊ ≥100MΩ (500VDC) ၏ insulation resistance ကိုထိန်းသိမ်းထားပြီး 1000V AC ဗို့အားကိုခံနိုင်ရည်ရှိကာ terminals များကြားရှိ တုန်ခါမှုအခြေအနေများကိုပင် အပူချိန်မြင့်မားသောစက်မှုလုပ်ငန်းခွင်အတွင်း သို့မဟုတ် တည်ငြိမ်သောအလုပ်ရုံများကြားတွင်ပင် တည်ငြိမ်မှုရှိစေရန်၊ ကားအင်ဂျင် အကွက်။

Leqing Tongda ၏ လုပ်ငန်းစဉ်ပြည့် အရည်အသွေး ထိန်းချုပ်မှုစနစ်ကို အားကိုး၍ HK-14 သည် ကုန်ကြမ်းမှ ကုန်ချောအထိ ပြင်းထန်သော စမ်းသပ်မှုများစွာကို ခံယူသည်-

ကုန်ကြမ်းစမ်းသပ်ခြင်း- ထိတွေ့ပစ္စည်း ရောင်စဉ်တန်းခွဲခြမ်းစိတ်ဖြာမှု၊ နွေဦးအပိုင်းအစ ပျော့ပျောင်းမှုနှင့် ပင်ပန်းနွမ်းနယ်မှု စမ်းသပ်မှုများ၊ မော်တော်ယာဥ်စံနှုန်းများနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးခြင်းများ၊

ထုတ်လုပ်မှုစမ်းသပ်ခြင်း- တစ်သမတ်တည်း လှုပ်ရှားဆောင်ရွက်မှု တိကျသေချာစေရန် ±0.01mm အတွင်း သော့အရွယ်အစား အမှားများကို ထိန်းချုပ်ခြင်း၊

ထုတ်ကုန်အချောထည် စမ်းသပ်ခြင်း- မြင့်မားသော အပူချိန် စက်ဘီးစီးခြင်း (-40 ℃ မှ 120 ℃)၊ 48 နာရီ ဆားဖြန်းချေး၊ သန်းချီသော နှိပ်စက်များ၊ တုန်ခါမှုနှင့် သက်ရောက်မှု စမ်းသပ်မှုများ အပါအဝင် စမ်းသပ်မှု 10 ခုအတွက် 100% ကျော်နှုန်း

Micro Switch Parameter (သတ်မှတ်ချက်)

နည်းပညာဆိုင်ရာ လက္ခဏာရပ်များကို ပြောင်းပါ-
ITEM	နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ		တန်ဖိုး
1	လျှပ်စစ်အဆင့်သတ်မှတ်ချက်		5(2)A/10A/16(3)A/21(8)A 250VAC
2	ဆက်သွယ်ရန် ခုခံမှု		≤30mΩ ကနဦးတန်ဖိုး
3	လျှပ်ကာ ခုခံမှု		≥100MΩ (500VDC)
4	Dielectric ဓာတ်အား	အကြား မချိတ်ဆက်ထားသော terminals များ	1000V/0.5mA/60S
		ဂိတ်များကြား သတ္တုဘောင်	3000V/0.5mA/60S
5	လျှပ်စစ်ဘဝ		≥50000 သံသရာ
6	စက်ပိုင်းဆိုင်ရာဘဝ		≥1000000 သံသရာ
7	လည်ပတ်အပူချိန်		-25~125 ℃
8	Operating Frequency		လျှပ်စစ် : 15 ပတ် စက်ယန္တရား : 60 စက်ဘီး
9	Vibration Proof		တုန်ခါမှုအကြိမ်ရေ : 10 ~ 55HZ; ပမာဏ : 1.5mm; လမ်းညွှန်သုံးခု : 1H
10	Solder စွမ်းရည် 80% ကျော်နှစ်မြုပ်အစိတ်အပိုင်း ဂဟေဖြင့် ဖုံးအုပ်ထားရမည်။		ဂဟေအပူချိန် : 235 ± 5 ℃ နှစ်မြှုပ်ချိန်: 2 ~ 3 စက္ကန့်
11	Solder အပူခံနိုင်ရည်		Dip Soldering : 260±5 ℃ 5±1S Manual Soldering : 300±5℃ 2~3S
12	ဘေးကင်းရေးခွင့်ပြုချက်		UL၊ CSA၊ VDE၊ ENEC၊ TUV၊ CE၊ KC၊ CQC
13	စမ်းသပ်မှုအခြေအနေများ		ပတ်ဝန်းကျင် အပူချိန် : 20 ± 5 ℃ နှိုင်းရစိုထိုင်းဆ: 65±5%RH လေဖိအား 86 ~ 106KPa

Micro Switch Feature နှင့် Application

1.Sate၊ ယုံကြည်စိတ်ချရသော အခြေခံခလုတ်
2. လှပသောအသွင်အပြင်၊ တင်းကျပ်သောဖွဲ့စည်းမှု။ စရိုက်လက္ခဏာ- သေးငယ်သောအဆက်အသွယ်ဖြတ်တောက်မှု၊ လျင်မြန်စွာလုပ်ဆောင်မှု၊ မြင့်မားသောအာရုံခံနိုင်စွမ်းနှင့်အသေးစား 3. လည်ပတ်လည်ပတ်မှု။
4.Long lite၊ မြင့်မားသောယုံကြည်စိတ်ချရမှု
5.A အမျိုးမျိုးသောအဆက်အသွယ် terminals
6.A အမျိုးမျိုးသောအပူချိန်ဒီဂရီ
7. လီဗာမျိုးစုံ
8. ပလပ်စတစ် သို့မဟုတ် ပလတ်စတစ်ဖြင့် ပြုလုပ်ထားသော ၎င်းတို့ကို အသုံးပြုပါ။
9. အိမ်တွင်း၌ တွင်ကျယ်စွာအသုံးပြုသော apliane elecroninc စက်ပစ္စည်းသည် အလိုအလျောက်စက်ဆက်သွယ်ရေး equioncar အီလက်ထရွန်၊ စက်နှင့် 10.instument၊ လျှပ်စစ်လှုပ်ရှားမှုကိရိယာ စသည်တို့ဖြစ်သည်။

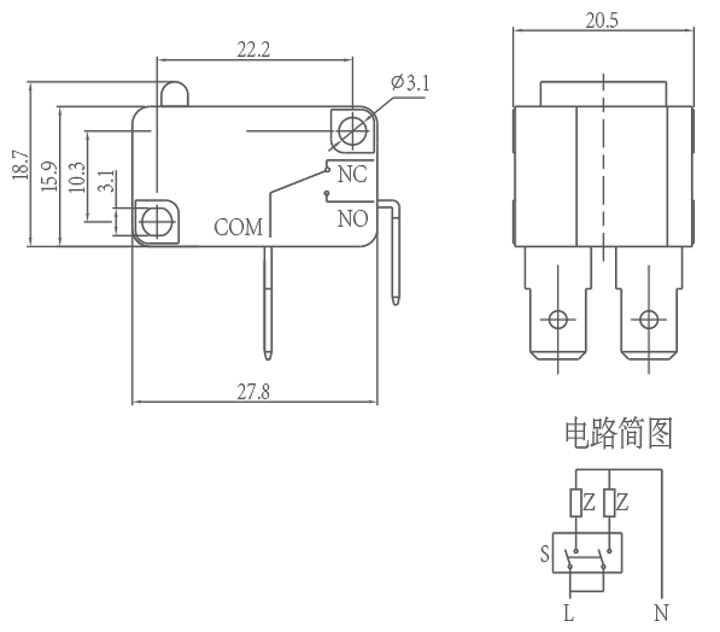

Micro Switch အသေးစိတ်များ
